Re: Projet Cendrillon

Message par PapyTwin »

Bien vu le système. :up

C'est vrai qu'on ne sort pas le sélecteur tous les matins, mais le démarreur .................. :o

Il semble sur tes photos que la place pour reculer le démarreur soit un peu juste, mais ce n'est peut être qu'une fausse impression donnée par l'angle de prise de vue ?
GAM : 250 BETA EVO trial, DARK KNIGHT : 500 CX CaféRacer, MALLOW : 500 CX routière, CHINA BLUE : 500 CX Custom, SIDONIE : 650 GL,

............ et FRIDA : BMW K100LT
+ MADO 650 CX E, LILY MARLEN BMW K 1200 GT et ZAZA BOLOGNESE DUCATI 998 superbike qui ne sont pas sur la photo.

Avatar du membre
marechal_23
CXMen Master
CXMen Master
Messages : 1119
Enregistré le : sam. 04 sept. 2010 21:52
Localisation : Saint Silvain Bas le Roc dans la Creuse mais berrichon de naissance

Re: Projet Cendrillon

Message par marechal_23 »

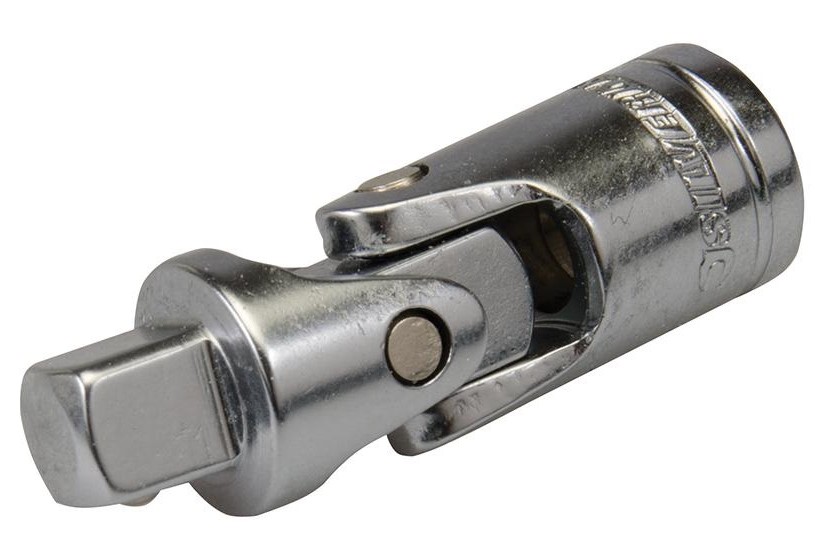

J'ai pensé à ce système mais en ajoutant deux petits cardans qu'on trouve dans les boites de clés à douilles.
