Re: Honda 500 CX BY Saucisse Garage

Message par antonknees »

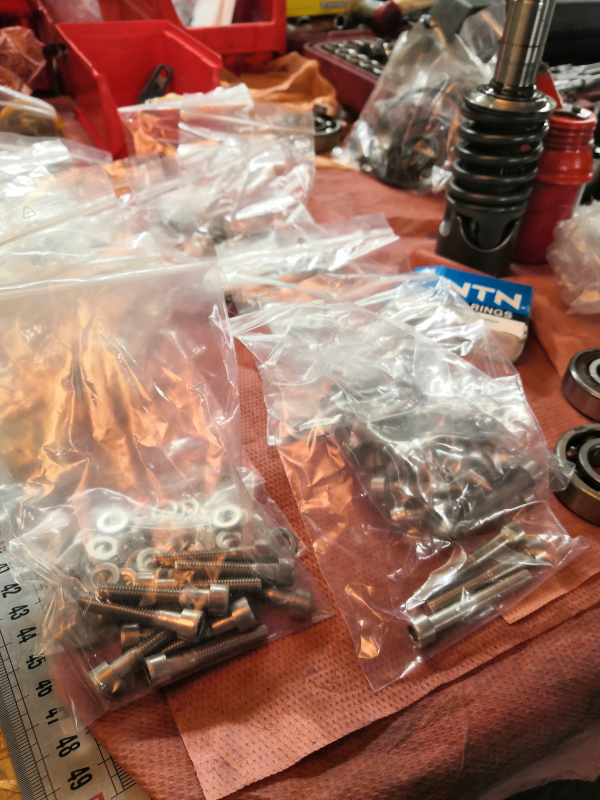

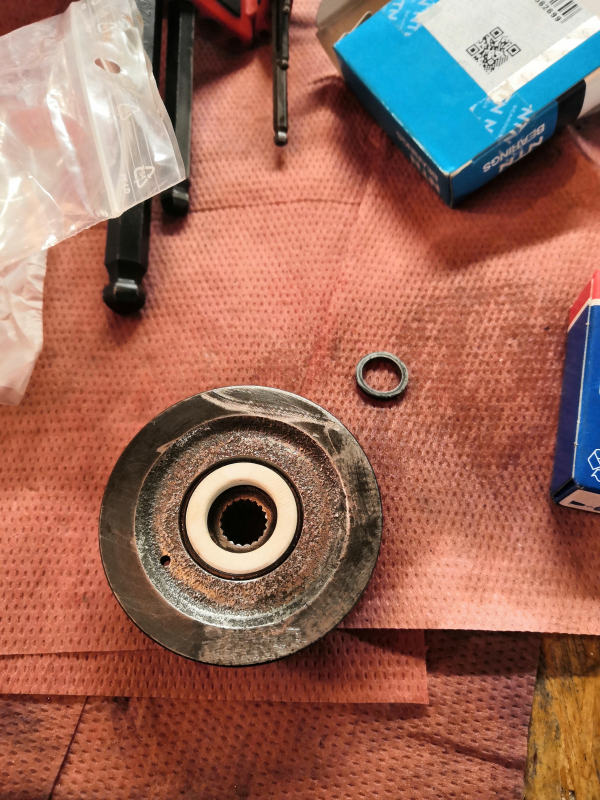

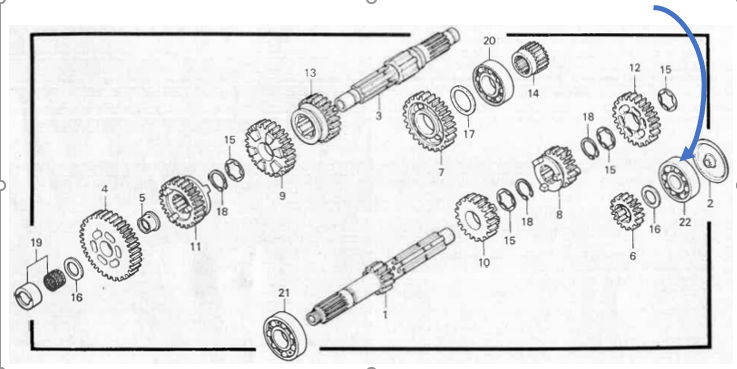

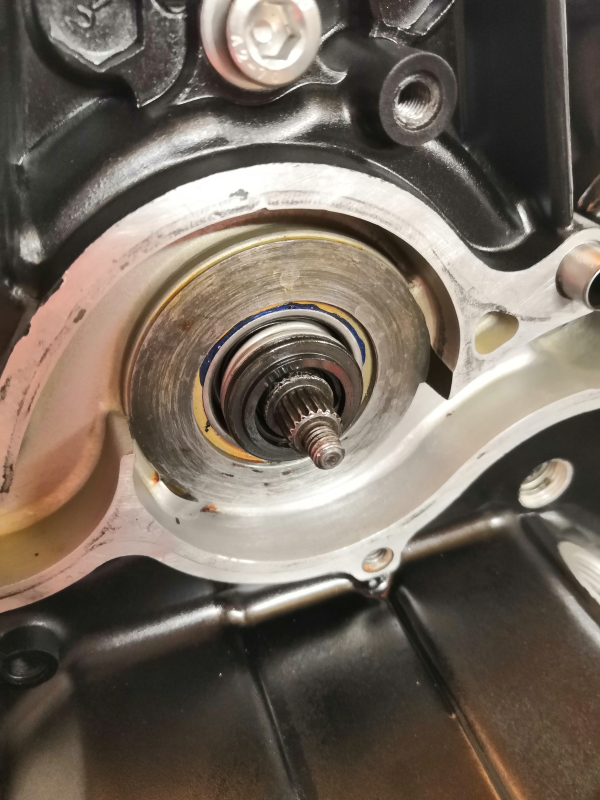

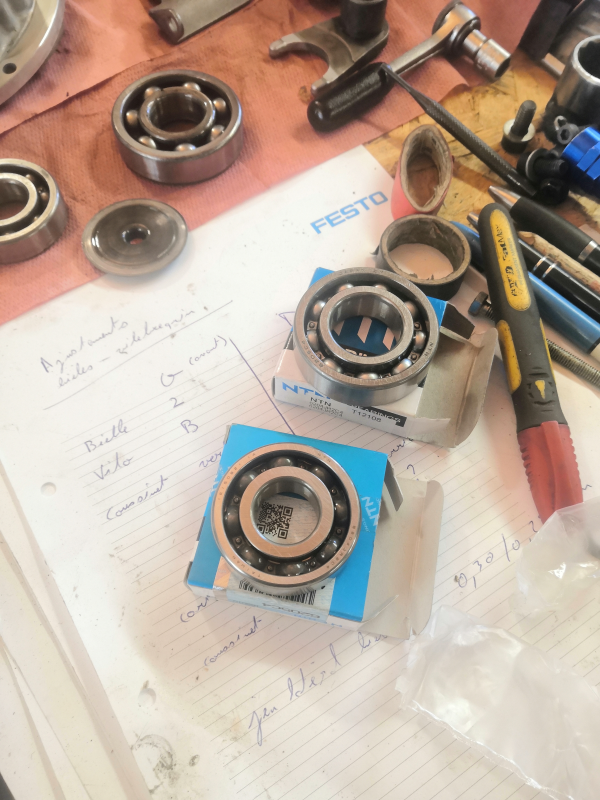

Les roulements de boite démontées. Le roulement d’arbre primaire n’est pas facile à retirer sans un arrache de petite taille, moi j’ai dû me débrouiller sans en soudant une tige filetée sur la bague intérieur pour le retirer, galère !

Pour info, ce roulement doit être un roulement semi-étanche, la lèvre d’étanchéité doit se trouver au fond du logement de manière à ce que l’huile ne traverse pas le roulement, ainsi la pression est maintenue derrière le roulement et l’huile peut circuler à l’intérieur de l’axe primaire.
Modifié en dernier par antonknees le mar. 17 mai 2022 22:30, modifié 1 fois.

Avatar du membre
antonknees
CXMen OR
CXMen OR
Messages : 85
Enregistré le : mer. 03 nov. 2021 21:30
Localisation : Haute savoie

Re: Honda 500 CX BY Saucisse Garage

Message par antonknees »

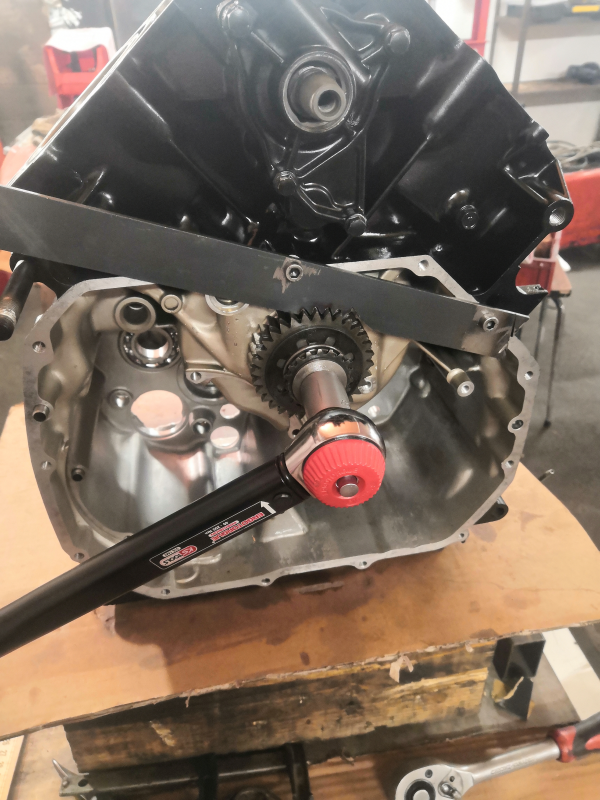

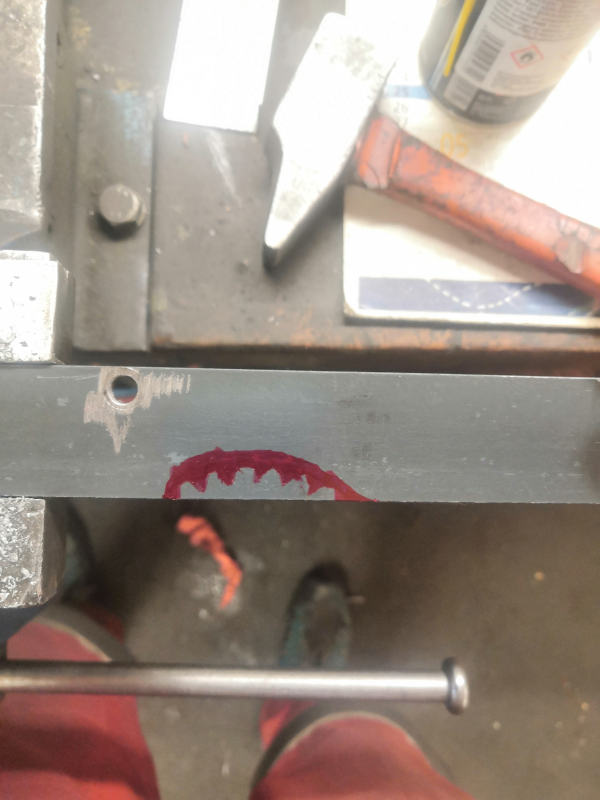

Fabrication de l’outil Honda N° 07924-4150000 pour bridage du pignon de vilebrequin.

Serrage au couple de l’écrou de vilebrequin.

Avatar du membre
antonknees
CXMen OR
CXMen OR
Messages : 85
Enregistré le : mer. 03 nov. 2021 21:30
Localisation : Haute savoie

Re: Honda 500 CX BY Saucisse Garage

Message par antonknees »

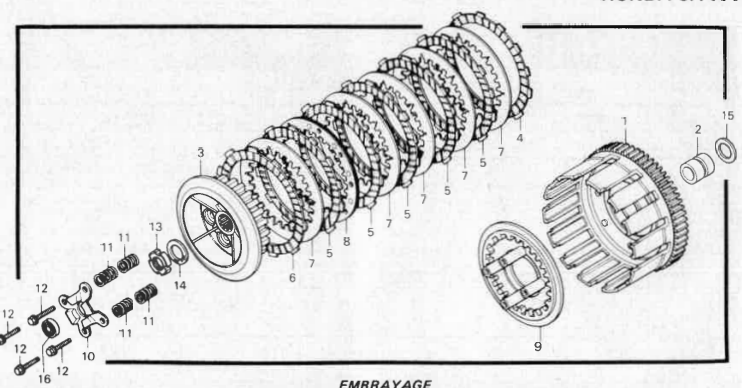

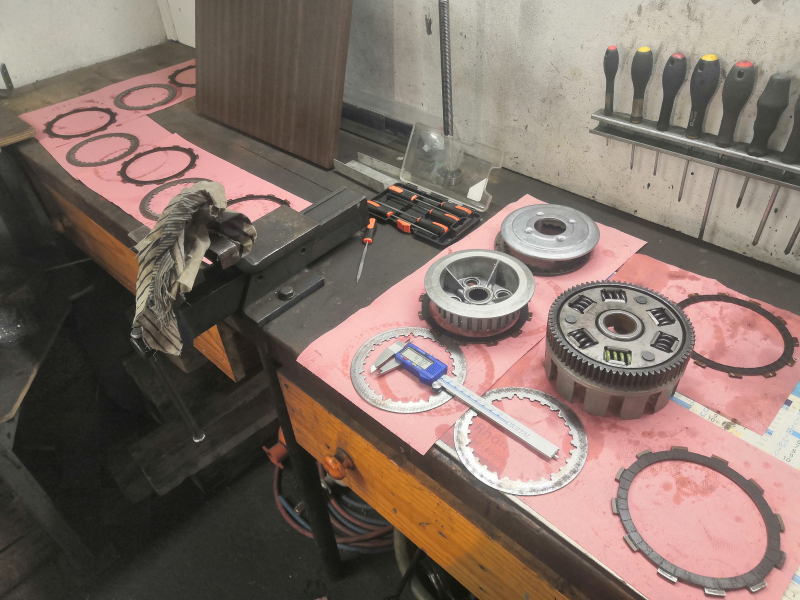

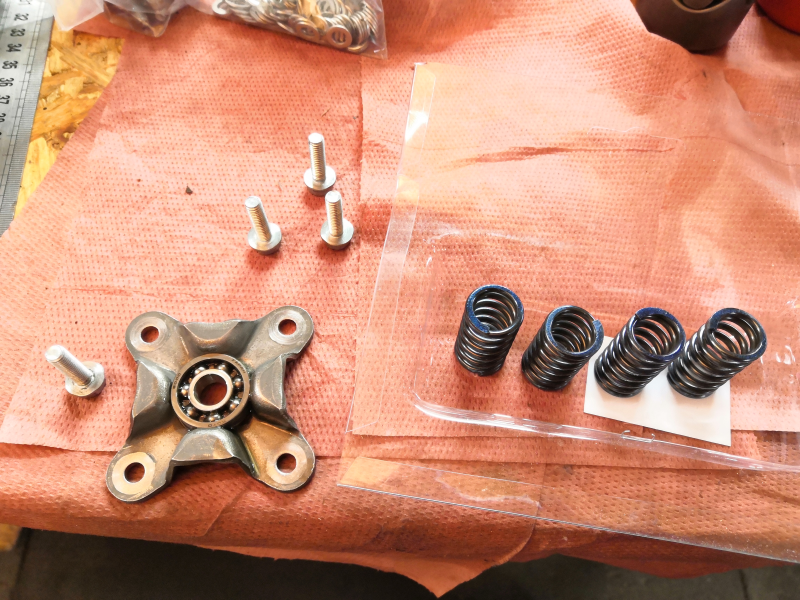

Contrôle des disques d’embrayages.
Contrôle de l’épaisseur des disques garnis, attention le premier disque garnis au fond la cloche possède des rainures radiales et non diagonales, il a cependant la même épaisseur que les autres disques (2.7mm), le dernier disque garnis en bout de cloche est plus épais (3.5mm).
Parmi les disques lisse est interposé un disque à double épaisseur, c’est l’avant dernier disque lisse en bout de cloche.

Ce que dit la RMT pour les disques garnis :
. Disque épais :
- Épaisseur standard : 3.5mm
- Épaisseur limite : 3.1mm
. Autre disques :
- Épaisseur standard : 2.7mm
- Épaisseur limite : 2.3mm

Pas la peine de tortiller du c..l, j’ai rien remplacé, ils étaient tous dans les côtes, limite pour certains.

Avatar du membre
antonknees
CXMen OR
CXMen OR
Messages : 85
Enregistré le : mer. 03 nov. 2021 21:30
Localisation : Haute savoie

Re: Honda 500 CX BY Saucisse Garage

Message par antonknees »

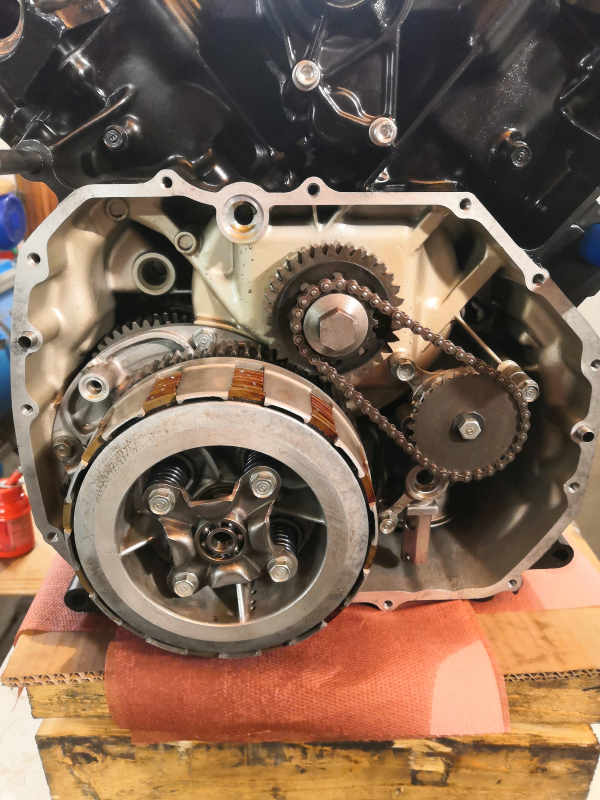

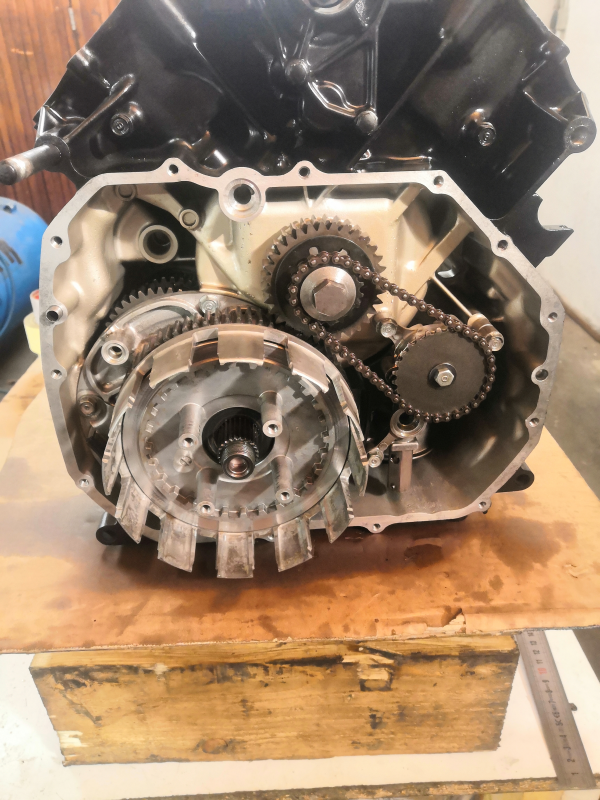

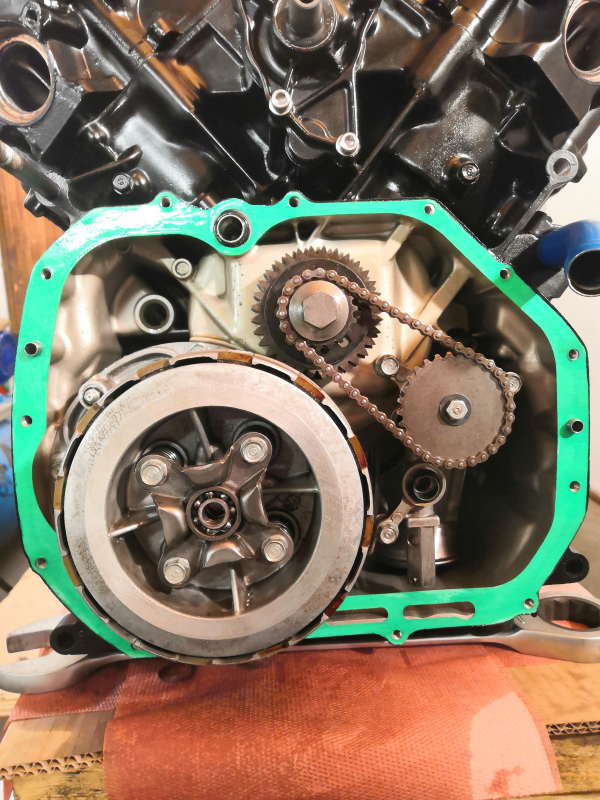

Remontage Boite avec roulements neufs, cloche d’embrayage et chaîne de pompe à huile.

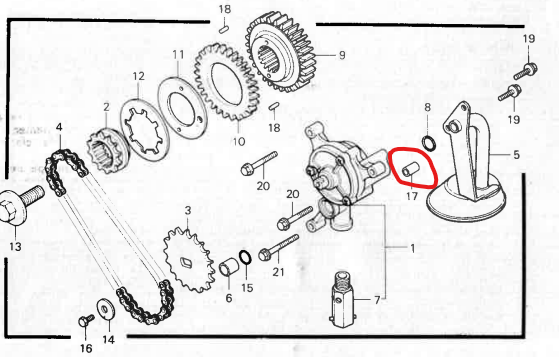

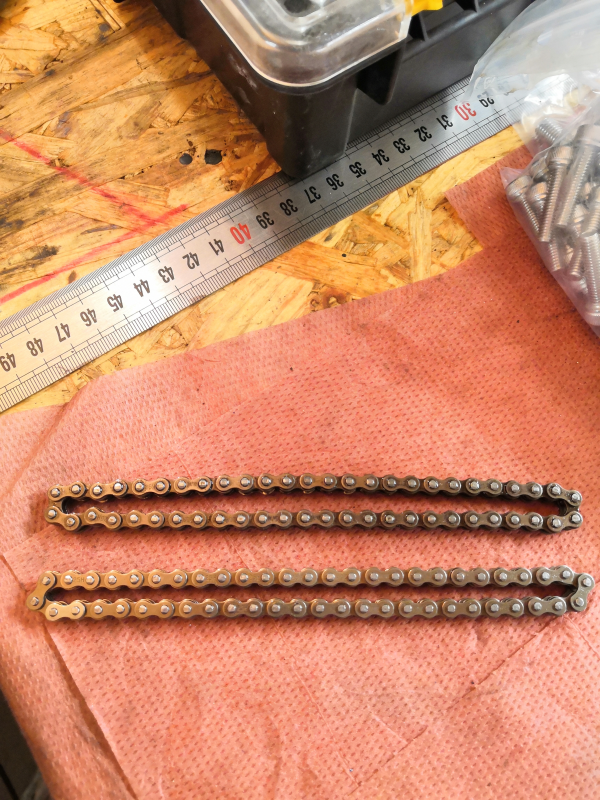

Sur la photo, la chaîne a l’air correctement tendu, ravisez-vous ça n’est qu’une illusion, en réalité j’ai oublié de remonter la douille de centrage ø8mm derrière la vis la plus basse de la pompe à huile.

Du coup j’ai redémonté, et remettre cette douille limite la course de tension de la chaîne, du coup maintenant c’est moins tendu … je vais devoir changer la chaîne.

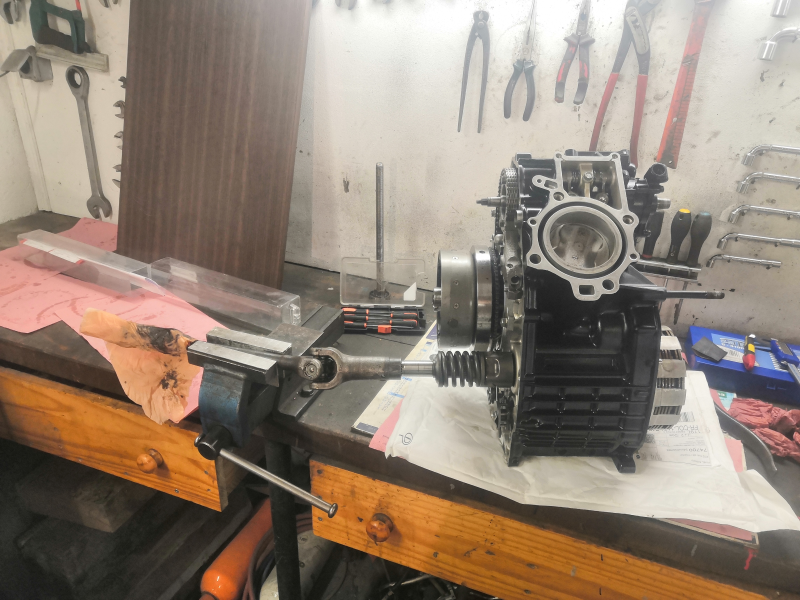

Technique ultime pour le serrage de l’écrou central de l’embrayage à 100Nm : j’ai remonté l’amortisseur de couple et le cardan, j’ai engagé la 5eme et j’ai serré le cardan dans l’étau, technique d’indigène mais ça marche ! je recommande !
Modifié en dernier par antonknees le mar. 17 mai 2022 22:33, modifié 1 fois.

Avatar du membre
antonknees
CXMen OR
CXMen OR
Messages : 85
Enregistré le : mer. 03 nov. 2021 21:30
Localisation : Haute savoie

Re: Honda 500 CX BY Saucisse Garage

Message par antonknees »

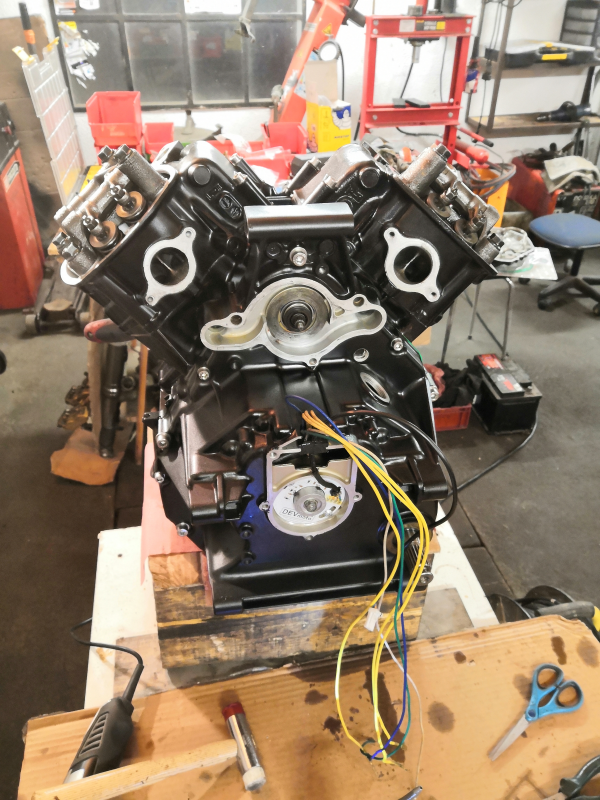

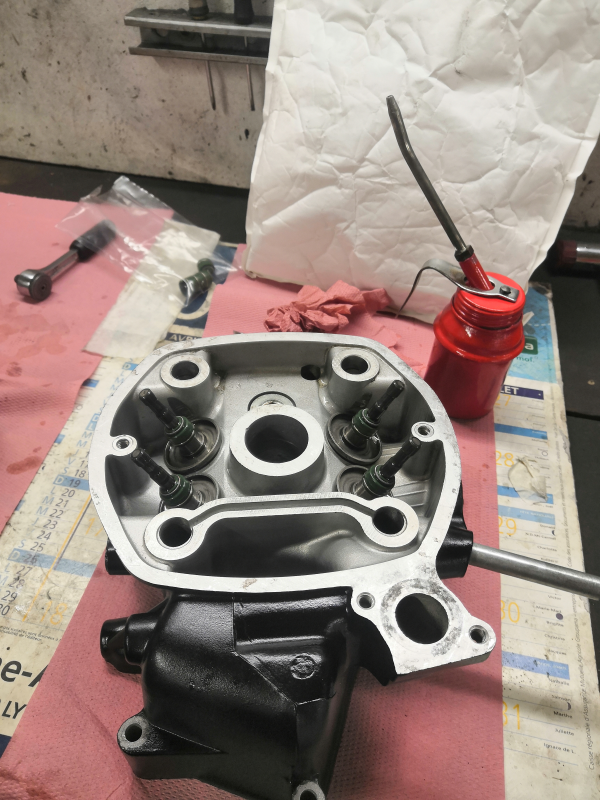

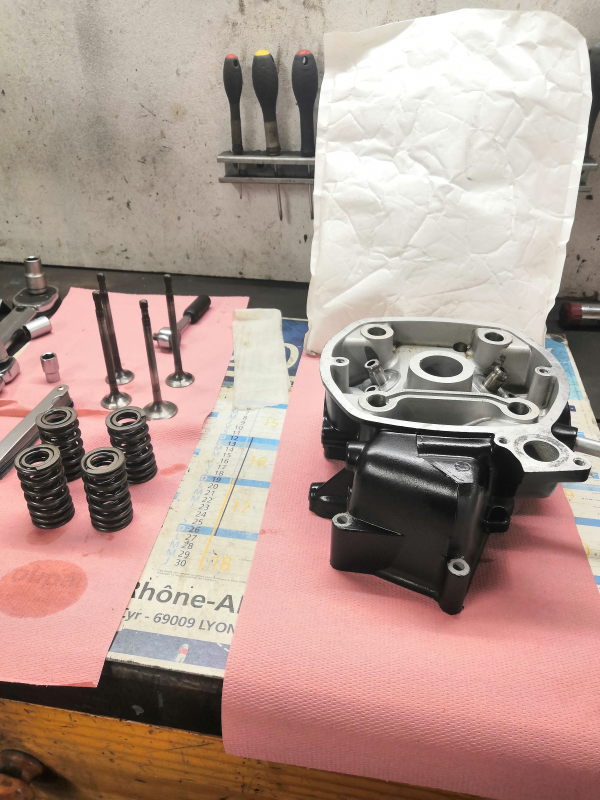

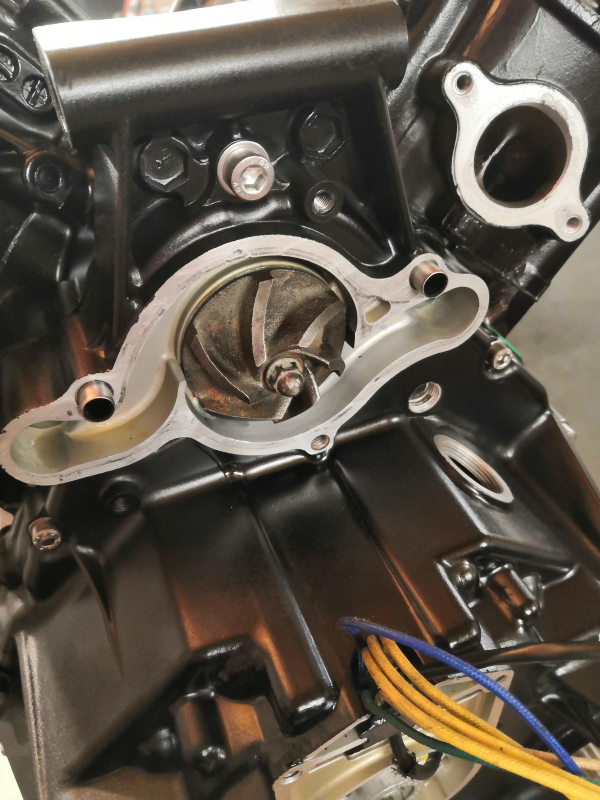

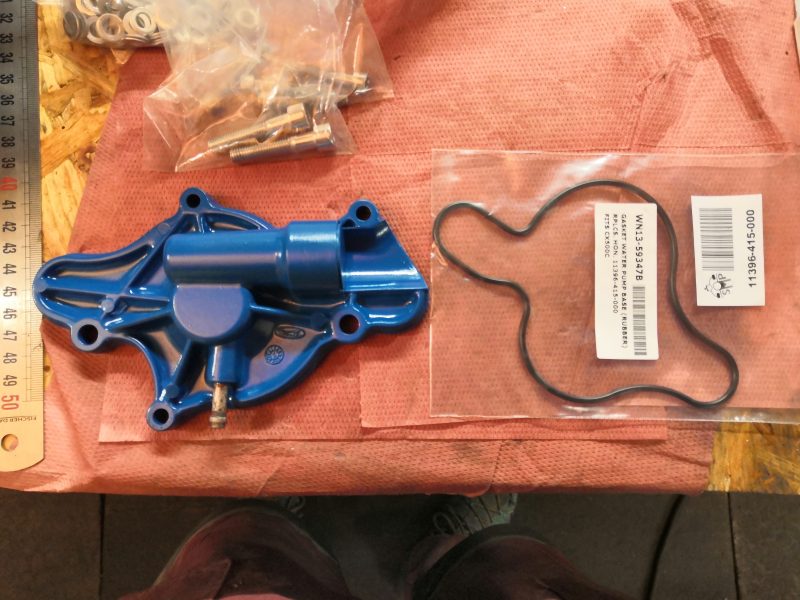

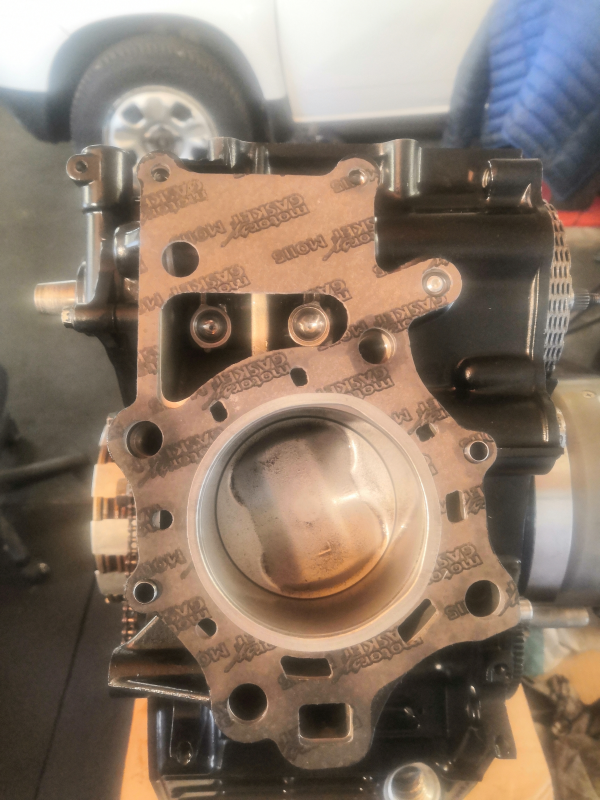

Remontage culasses, portés de soupape et de siège rectifiés, joins de queue de soupapes neufs.


A bientôt les amis.

Avatar du membre
Volatyl
Volatyl - Admin
Volatyl - Admin
Messages : 8760
Enregistré le : jeu. 24 janv. 2008 07:17
Localisation : CUVERGNON (60)
Contact :

Re: Honda 500 CX BY Saucisse Garage

Message par Volatyl »

Superbe démonstration de bon remontage. :bravo:
E pur si muove!
JC34A - NC06 - PC01 - PC01 - GPZ 500 S 89 - GPZ500 94 - K1200RS - NC06 - SC35 - ZGULPH -L3EVCYM

Avatar du membre
jacques segret
CXMen Master
CXMen Master
Messages : 6003
Enregistré le : dim. 28 janv. 2007 18:05
Localisation : brunoy 91800

Re: Honda 500 CX BY Saucisse Garage

Message par jacques segret »

:binouze:

Avatar du membre
yo-land
CXMen Master
CXMen Master
Messages : 266
Enregistré le : jeu. 24 avr. 2014 13:48
Localisation : st ju,44

Re: Honda 500 CX BY Saucisse Garage

Message par yo-land »

Piouffff, c'est d'un beau!!!! 8) et ça sent la maîtrise à plein tube!!! :bravo: :bravo: vivement la suite....

:binouze:
un con qui marche, ira toujours plus loin qu'un intellectuel assis!!!!

Reynald
CXMen forumeur
CXMen forumeur
Messages : 30
Enregistré le : mer. 04 mai 2022 10:01
Localisation : 34

Re: Honda 500 CX BY Saucisse Garage

Message par Reynald »

Oui, chapeau, une CX 500 NEUVE va naître (ou renaître, ou naître plutôt, enfin bref..... :lol: ) :bravo:
Première Honda dans mes mains et c'est une 500CX :D
